CK-500T卧式刀塔(线轨)数控车床

2020-06-13 15:56



一、斜床身数控车参数
单位:mm
部分           机  型
项  目
CK-500T



床面最大上回转直径 Φ560
最大加工直径 Φ450
刀架上最大加工直径 Φ300
最大加工长度 500






主轴头形式 A2-8(10Φ250
推荐主轴电机功率 11KW伺服
主轴最高转速 4200rpm
主轴孔直径 Φ66
棒料通径 Φ52





X/Z轴丝杆规格 3210/4010 THK
X轴极限行程 250
推荐X轴电机扭矩 15N.M 绝对值
X/Z轴线轨规格 45/45 THK
Z轴极限行程 610
推荐Z轴电机扭矩 15N.M 绝对值
X、Z轴连接方式 直联

伺服刀塔 CLT-100-12T 台湾台嘉
推荐刀塔中心高尺寸 100mm
系统   广数988TA或新代21
  排销器 国产 选配



套筒直径 80
套筒行程 80
尾座最大行程 450
尾座套筒锥孔 莫氏4#
外型 床身形式及斜度
外型尺寸(长×宽×高)
整体式/30o
2800×1860×2000

重量 重量(约重) 4600kg

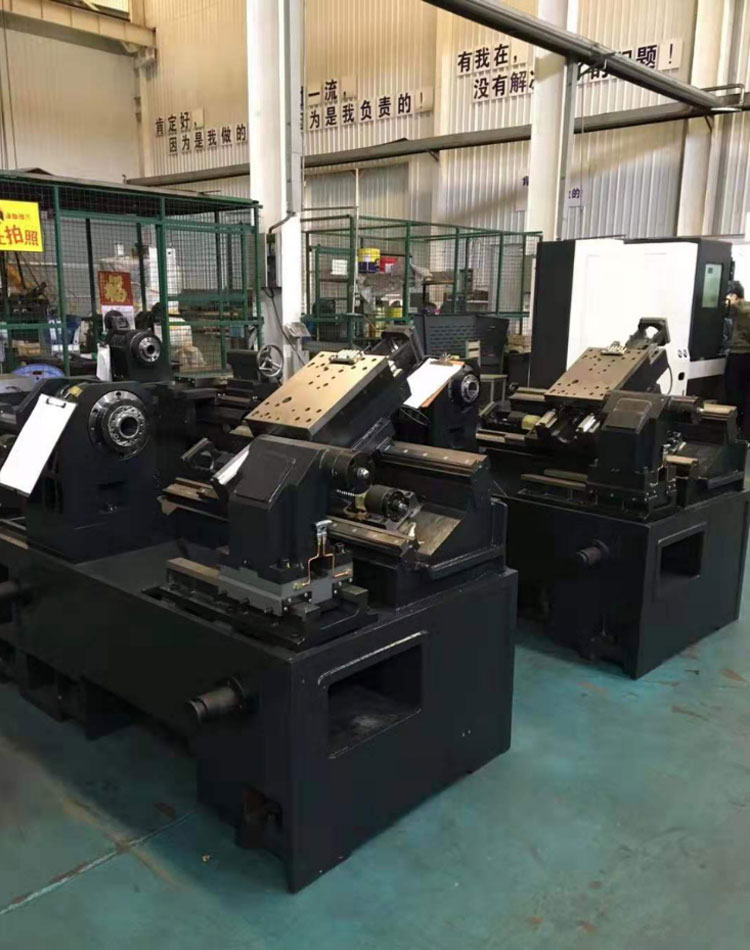

二、主要机械结构及配置

1.该机床为树脂砂高牌号铸铁铸造,30度斜式设计,宽大管状中空网型整体床身床脚,3次时效处理,变形小,超宽的床身导轨跨度和导轨接触面,使其具有刚性高,稳定性强和抗扭性。
2.主轴采用独立式主轴单元设计,整支主轴配件公差经严格挑选后组装,并在恒温环境下作跑合检测,精度高,性能好,品质稳定。
3.滑动面贴聚四氟乙烯,消除爬行,提高了机床导轨的耐磨性和导轨的精度长久保持性,提高机床的使用寿命。
4.X、Z轴滚珠丝杠均采用预拉伸安装,提高了丝杠的刚度,最大限度地减少由于高速运转热变形引起的误差。
5.滚珠丝杠轴承为日本NSK推力向心轴承组合配置,极大的提高了丝杆的轴向刚性和轴向抗冲击力。
6.滚珠丝杠与交流伺服电机轴采用联轴器进行无间隙直联传动,保证机械运动的准确定位。
7.配置自动润滑系统,对导轨和滚珠丝杠进行定时定量润滑。
8.配置RS232通讯接口,实现机床的数据与计算机通信及DNC方式加工,使得复杂加工成为可能。
9.机床采用双门半封滑移式操作站结构,为操作者提供了极大的方便,无飞溅渗漏现象,对工厂的管理和工作区域的卫生提供了有力的保障。

机床主要标准配套件

序号 配置 型号 生产厂家
1 系统 广数988TA或新代21
2 X/Z伺服驱动及电机 总线式绝对值
3 伺服主轴电机 11KW 国产
4 主轴单元 A2-6 台湾普森
5 丝杆 3210/4210 日本THK
导轨 45/45 日本THK
6 润滑 2.0 国产优质
7 电器 CE认证 施耐德
8 丝杆轴承 7204、7205、7206 日本NSK
9 防护 全防
11 液压伺服刀塔 100-12T (台湾台嘉)
12 液压卡盘 10寸中空 台湾
13 水泵
14 照明灯



三、技术资料清单
1、使用说明书(机械、电气)                          各一份
2、使用说明书                                        一份
3、合格证                                            一份
4、装箱单                                            一份
5、系统文件                                          一套
6、机床控制参数表                                    一份
7、电路图                                            一份


四、机床验收
1、设备验收按GB/T 16462.4-2007 IT6 《简式数控车床精度检测》及相关机床验收标准的要求验收;

五、机床工作环境条件
1) 环境温度:0℃~40℃
2) 电    源:380V±10%, 50HZ±2% 总容量15KVA
3) 相对湿度:≤90%
4) 压缩空气:5~6bar, 排量0.2m3/min

六、随机标准附件
1.减震垫铁
2.随机工具

七、具体价格及付款方式
1.详见合同

八、安装调试及验收
1、机床运抵买方工厂3日内,需方通知供方。供方在接到需方安装通知后,立即派工程技术人员到买方使用现场免费对设备全套系统进行安装调试和人员培训。
2、安装调试之前,由需方和供方所派人员共同开箱,按合同数量及装箱单清点。
4、机床各项精度指标按装箱单提供之精度检验表进行检验,检验方式依据国际ISO标准。检测结果发生争议时,由中国机床检测中心进行复检,其间由买方对机床封存保管,买方开机使用视为验收合格。
5、机床各项精度指标均达到规定指标后,供需双方签署机床验收报告即完成机床验收程序。

九、机床售后服务
1、自验收合格之日起,机床主机负责保修12个月、保修期间,如设备出现故障或需要进行技术咨询,公司郑重承诺,公司在接到需方通知后, 24小时内赶到现场。
2、保修期过后,公司对设备提供有偿终生维修技术服务。
4、用户若有疑问或机床出现问题时,可随时拨打服务热线,公司竭诚为您服务。
