CK46TY30度Y轴加刀塔式车铣复合数控车

2020-06-12 18:47

技　術  協議

CK46TY機床採用分體式高強度HT300鑄鐵，大大增強了機床的整體剛性和穩定性，且有吸振之功能，減少了刀具損耗，提高了工件品質。整機佈局緊湊合理，其高轉速、高精度、高剛性和豐富的配置，為用戶在使用中提供了高效率和高可靠性的保證。適宜不銹鋼零件，鋁合金零件,空調製冷、家用電氣、LED照明、IT產業、精密儀器、液壓氣動，光學軍工等行業批量產品加工，具有較高的性能價比。

一、本機床主要特點

1. 機床採用30°斜式佈局，大大提高了機床在工作中的抗彎、抗扭剛度，高剛性及高穩定性的一體化床身底座為整機的高精度提供了有力保證。
2. CK46TY數控車床標準配置臺灣套筒主軸。主軸軸承採用日本NSK高精度主軸軸承、主軸最高轉速可達4500r/min,主軸驅動標準配置採用米格主軸驅動電機。
3、CK46TY數控車床標準使用台湾/日资線性滑軌、滾珠絲杆，採用日本NSK軸承可使機床快移的速度達到30m/min ，極大的提高了加工效率。
4. CK46TY數控車床標準配置為带Y轴伺服刀塔。
5. CK46TY數控車床標準配置為臺灣全套數控系統及伺服。

五、機床工作環境條件及维保
1．環境溫度：0℃～40℃
2．電源：380V±10%， 50HZ±2% 總容量28KVA
3．相對濕度：≤90% 4．液壓，壓力：5～40KG，
4、保修內容：
1、數控系統及驅動系統2年保修以系統出廠日期為准。
2）機械零件與一般電氣零件一年保修。
陆、技术培训
安装、调试、验收及培训、售后服务
1、安装、调试
1．请预制水泥地基，地基图另行通知。
2．请预先安装好三相380V，50Hz电源并建议附稳压器。
3．设备到厂后会销售员随同开箱检验，如果发现损坏或短少，请立即通知我司。
4．到货后请贵公司进行机械定位、地基孔灌水泥、水平粗调整等工作。
2、验收：所有验收工作在供方工厂进行
1．安装验收工作，原则上定为 3 个工作日，在此之前由买方按
安装调试事项做好安调准备工作。
2．外观检验：买卖双方人员进行外观目测检视，工具及配件依合同及附件清点验收。
3．性能、功能验收：依据双方所确认机械及控制器之供货范围进行验收。
4．机械精度验收：依供方提供随机出厂精度检验记录表为验收之依据。但制作过程中的检验精度不再检验，而以精度检验表中的检验项目为验收依据。检验所需相关用具、量具等由需方负责提供。
3、技术培训
1、供方工厂内培训：机床安装调试过程中，由我司服务人员对用户进行操作、编程及保养方面的培训。

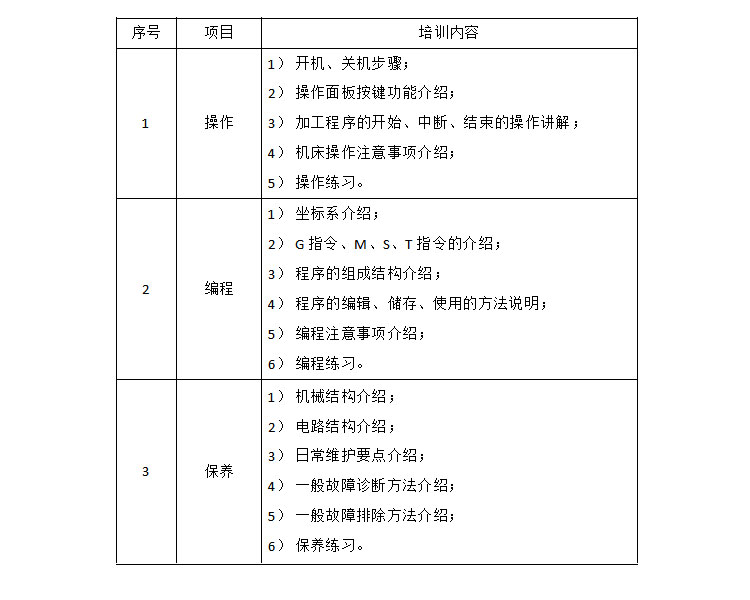

2、培训内容：
